连接器作为电子 / 工业设备的 “连接桥梁”，分类维度多样，以下按 行业通用逻辑 + 应用场景 划分核心类型，兼顾全面性与实用性，尤其突出工业、伺服、新能源等高频场景相关类型：
一、按传输介质分类（核心核心维度）
1. 电力连接器（传输电流）
定义：用于电力传输，侧重载流能力、耐电压、散热性
常见类型：
1-电源插头 / 插座（家用、工业用）
2-接线端子（螺钉式、弹簧式、冷压端子）
3-高压连接器（新能源汽车、光伏设备，如 EV 高压接插件）
4-大电流连接器（工业设备、储能系统，载流≥50A）
工业场景重点：伺服系统电源连接器（如 FOOSN-富上M23 电源款、 MIL-DTL-5015系列军规航插）
2. 信号连接器（传输控制 / 检测信号）
定义：传递低频 / 高频信号，侧重接触可靠性、抗干扰性
常见类型：
1-矩形连接器（D-Sub、DB9/DB25、RJ45、工业以太网连接器）
2-圆形连接器（M5/M8/M12/M16/M23、航空插头）
3-射频连接器（SMA、BNC、N 型、TNC，用于高频信号传输）
4-板对板 / 线对板连接器（FPC/FFC、排针排母、板对板高速连接器）
工业场景重点：伺服编码器连接器（如FOOSN-富上M12系列、6FX2003/西门子MDR-14P 系列）、工业总线连接器（Profinet/EtherCAT 专用）
3. 数据连接器（传输高速数据）
定义：侧重高带宽、低延迟，适配数据交互需求
常见类型：
1-USB 系列（USB-A/B/C、USB 3.0/4.0）
2-光纤连接器（SC、LC、FC、ST，用于光信号传输）
3-存储接口连接器（SCSI、SATA、SAS、M.2）
4-高速差分连接器（HDMI、DP、雷电接口、QSFP）
工业场景重点：伺服系统高速数据连接器（支持 10Gbps 以上传输，适配 TSN 网络，如IEEE1394系列、SCSI公母系列）
4. 流体连接器（传输液体 / 气体）
二、按安装 / 连接方式分类
1. 板对板连接器（Board-to-Board, BTB）
2. 线对线连接器（Wire-to-Wire, WTB）
3. 线对板连接器（Wire-to-Board, WTB）
4. 面板 / 穿墙式连接器
三、按外形结构分类
1. 圆形连接器
特点：抗振动、密封性好，适配恶劣环境
核心类型：
1-微型圆形（M5/M8：工业传感器专用）
2-工业圆形（M12：伺服编码器 / 传感器首选，分 A/B/D/X 编码；M23：伺服动力 / 信号集成）

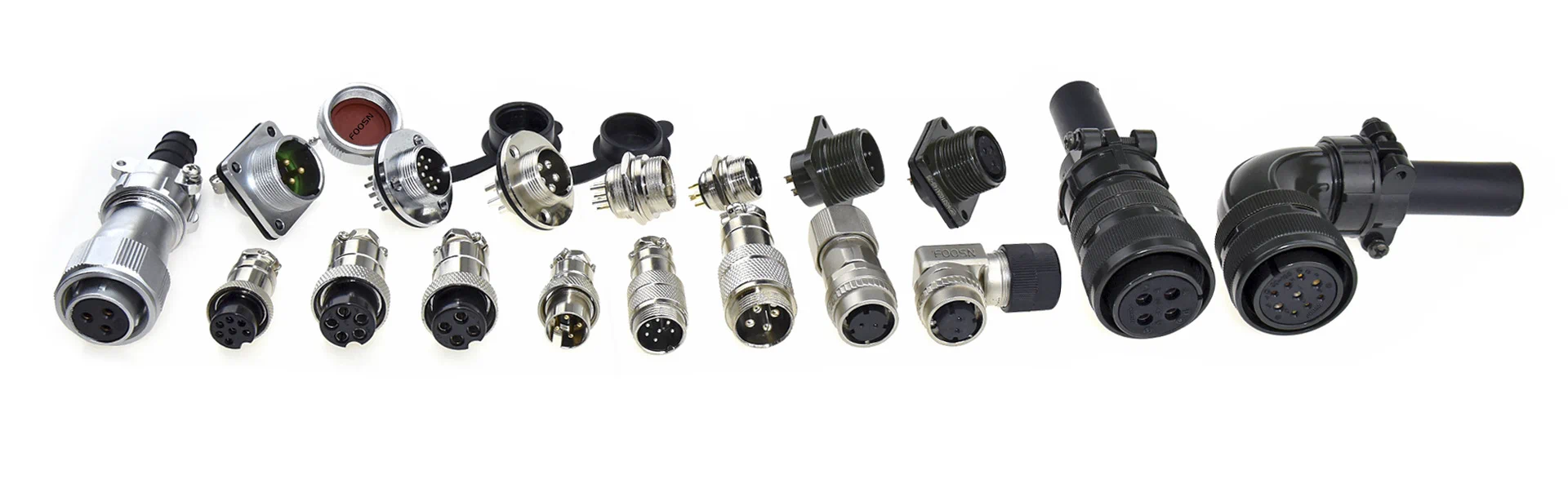

2-航空插头（GX12/GX16/GX20、CM10系列，YD28系列用于工业设备、军工）
4-射频圆形（SMA/BNC，高频信号传输）
2. 矩形连接器
特点：引脚排列规整，适合高密度连接
核心类型：

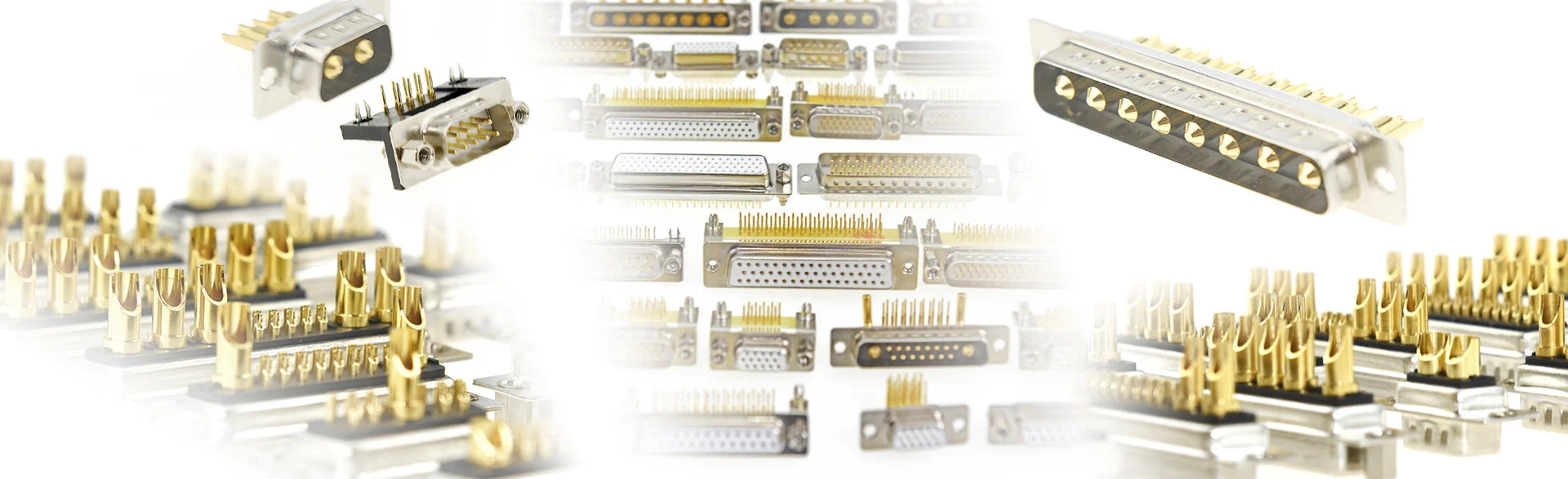

1-D-Sub（DB9/DB25，传统信号传输）
2-工业矩形（Harting Han 系列、Phoenix Contact 端子台）
3-消费 / 工业通用（RJ45：以太网；USB-C：多功能数据 + 电力）
4-高速矩形（HDMI/DP，视频数据传输）
3. 条形 / 排式连接器
四、按特殊环境 / 性能要求分类
1. 防水 / 防尘连接器
2. 高温 / 低温连接器
3. 抗干扰 / 屏蔽连接器
4. 防爆 / 防腐连接器
特点：适配易燃易爆、腐蚀性环境
类型：防爆航空插头、防腐塑料连接器
应用：化工设备、煤矿机械、油气行业伺服系统
5. 快速插拔 / 热插拔连接器
五、按应用领域分类（精准匹配场景）
1. 工业自动化连接器
2. 新能源连接器
3. 消费电子连接器
4. 汽车连接器
5. 军工 / 航空航天连接器
6. 医疗设备连接器
六、快速选型逻辑（按需求定位类型）
先明确 传输需求：电力（选大电流 / 高压连接器）、信号（选 M12/DB 系列）、数据（选 USB / 光纤 / RJ45）；
再确定 应用场景：工业伺服（优先 M12/M23、SCSI信号接口、工业以太网连接器）、新能源（高压 / 液冷连接器）、户外（防水 IP67+）；
最后补充 环境要求：温度（高低温专用）、干扰（屏蔽型）、安装方式（板对板 / 线对线）。
以上分类覆盖全球主流连接器类型，其中工业、伺服相关核心类型已重点标注，可根据实际业务场景（如客户需求为 “伺服编码器连接器”，直接定位 “SCSI连接器、IEEE1394连接器、M12连接器”）快速匹配。
