大电流车针D-SUB的生产加工工艺
时间：
点击量：
车针大电流 D-SUB 是电脑、工控机上常用的D形插头，PIN针是车制的实心铜针，能过 10 A、20 A 、30A、40A甚至更高电流。

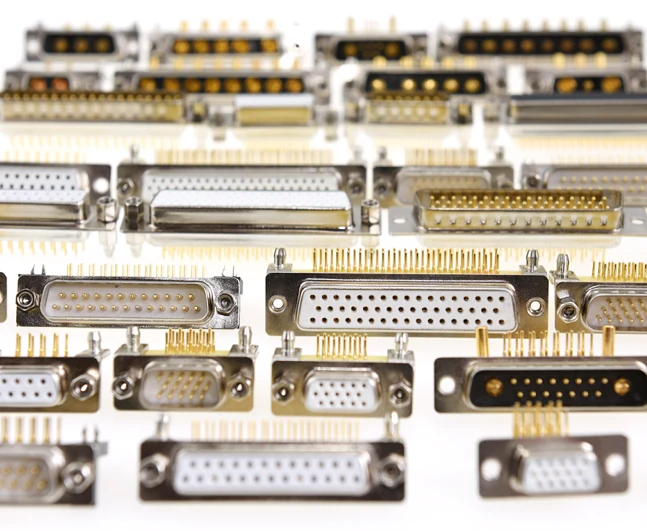

FOOSN-富上生产的大电流车针D-SUB连接器（3A）有：
车针DR 9P/15P/25P/37P 90度/180度插板公/母头，焊线式公/母头。
车针HDB 15P/26P/44P/50P/62P/78P 90度/180度插板公/母头，焊线式公/母头。
大电流（10A~40A）的规格有：
2W2/2V2：2针（通常为2大针）
3W3/3V3：3针
5W5：5针
7W2：7小针+2大针（混装）
8W8：8针
9W4：9针（通常为4大针+5小针）
13W3：13针（通常为3大针+10小针）
17W2/17W5：17针（2或5大针，其余为小针）
21W4：21针（通常为4大针+17小针）
24W7：24针（7大针，其余为小针）
。。。。。。
塑胶颜色有黑色和白色，特殊颜色需定制；
今天把它的生产流程拆给你看，保证客户采购也能看懂的技术。
工序步骤流程图：
（建议保存到手机，随时对照）
| 工序 | 加工步骤 | 关键治具和设备 | 要点 |
|---|---|---|---|

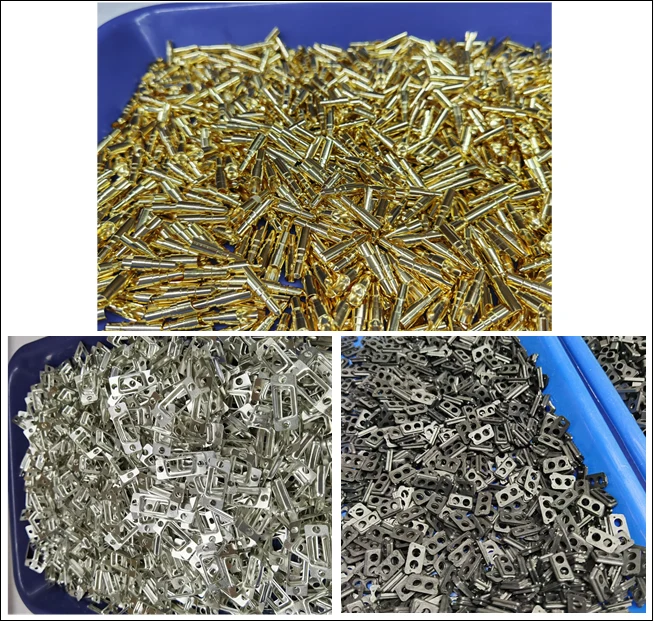

| ① 备料 | 把铜针、胶芯、卡环按订单领出来 | 电子秤 | 先进先出，标签对标签 |
| ② 裁端子 | 把盘料铜针裁成单根 | 自动裁切机 | 长度公差 ±0.1 mm |
| ③ 插端子 | 把铜针插进胶芯 | 手指＋防静电指套 | 针尾“卡点”必须听到“咔” |
| ④ 装卡环 | 小头朝对插端 | 手指＋放大镜 | 铜环/塑胶环别混 |
| ⑤ 铆压 | 把针“钉”死在胶芯里 | 手动冲床 | 高度尺先调 0 位 |
| ⑥ 装铁壳 | 前后壳合拢 | 手动压壳治具 | 缝隙 ≤0.1 mm |
| ⑦ 电测 | 通断、耐压一键扫 | 电测机 | 100 % 全检 |
| ⑧ 检验 | 外观放大镜 | CCD＋目视 | 刮伤、氧化零容忍 |
| ⑨ 包装 | 吸塑盘＋干燥剂 | 真空封口机 | xx pcs/盘，方向一致 |
重点工序：

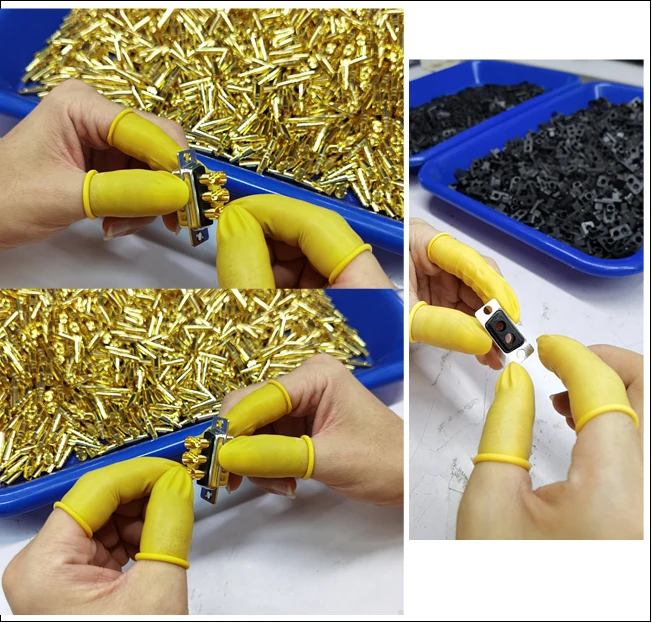

1）插端
二排：背靠背
三排：两排朝“小头”，一排朝“大头”
四排：两两对称
五排：三小两大
（小头 = 胶芯有台阶的一端）

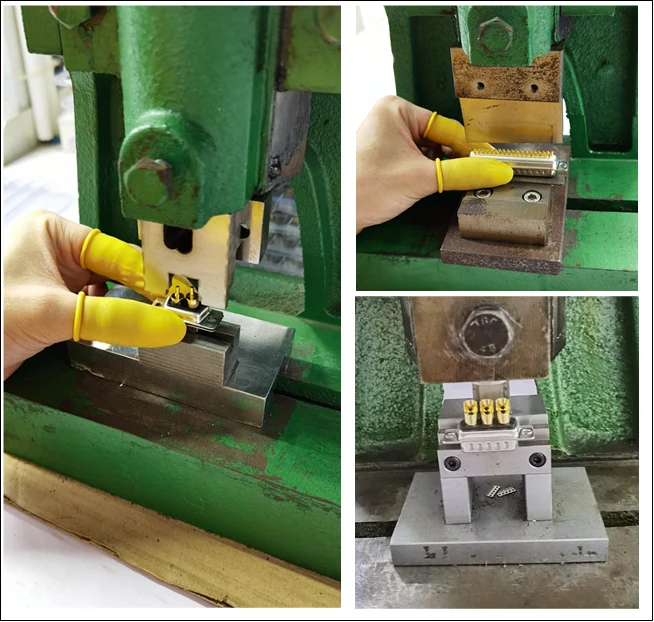

2）铆压
关键控制
① 先放“高度规”：压完后胶芯厚度必须等于订单要求值，±0.05 mm。
② 首件必做“退针测试”：用顶针反向顶，顶不出来才算合格。
① 先放“高度规”：压完后胶芯厚度必须等于订单要求值，±0.05 mm。
② 首件必做“退针测试”：用顶针反向顶，顶不出来才算合格。
③ 铜针带卡环的，一定“环在上、针在下”，否则压坏模具。
3）外观检验
| 缺陷 | 拒收线 | 现场口诀 |
|---|---|---|
| 刮伤 | 长＞5 mm 或 宽＞0.1 mm | 指甲刮到挂手就退 |
| 氧化 | 发黄、发蓝、发黑 | 看到彩色就淘汰 |
| 缝隙 | 铁壳合拢＞0.1 mm | A4 纸能插进就 NG |
注意事项：
不同批次铜针混料？
→ 裁切机前加“颜色贴纸”，换卷必换色，一眼区分。母端“剖槽收口”不良？
→ 检验站加 10× 放大镜，收口缝必须呈“Y”字，闭死就退货。折弯针长脚撞歪？
→ 吸塑盘加“斜角槽”，长脚自然下垂，运输 0 变形。
参数表：
直接截图发给供应商，99 % 不会出错
| 项目 | 小电流 | 大电流 | 备注 |
|---|---|---|---|
| 单针电流 | 3 A | 10–40 A | 看铜针直径 |
| 铜针材质 | C3604 快削铜 | T2 紫铜 | 导电率 ＞56 MS/m |
| 电镀 | 镍底 1–2 µm + 锡 3–5 µm | 镍底 1–2 µm + 雾锡 5–8 µm | 盐雾 8 h |
| 胶芯耐温 | PBT 230 ℃ | PA66 280 ℃ | 过波峰焊不起泡 |
| 插拔力 | ≤30 N | ≤45 N | 实测公母对插 |
