工业伺服电线电缆是伺服系统（伺服驱动器 + 伺服电机） 的专用传输载体，核心功能是实现 “动力供电 + 信号反馈” 双链路传输，需满足工业自动化场景下的高柔性、抗干扰、耐振动、长寿命等严苛要求，与伺服电机连接器、编码器连接器配套使用，是机床、机器人、自动化生产线的核心部件之一。
一、核心定位与差异化特点
1. 核心作用
动力传输：为伺服电机提供驱动电源（交流 / 直流）；
信号传输：传递编码器的位置 / 速度反馈信号（高频、低延迟）；
部分场景集成控制信号（如刹车信号、使能信号）传输。
2. 与普通电线电缆的核心差异
特性 | 工业伺服电缆 | 普通电线电缆 |
柔性要求 | 高（拖链场景需耐百万次弯曲） | 低（固定敷设为主） |
抗干扰性能 | 极强（需屏蔽编码器高频信号干扰） | 一般（无特殊屏蔽设计） |
耐环境性 | 耐油、耐磨、抗振动、耐高低温 | 常规防护（不耐工业油污 / 频繁振动） |
传输特性 | 动力 + 信号双链路适配（部分复合设计） | 单一动力或信号传输 |
寿命要求 | 长（工业场景需稳定工作 3-5 年） | 中等（民用 / 固定场景为主） |

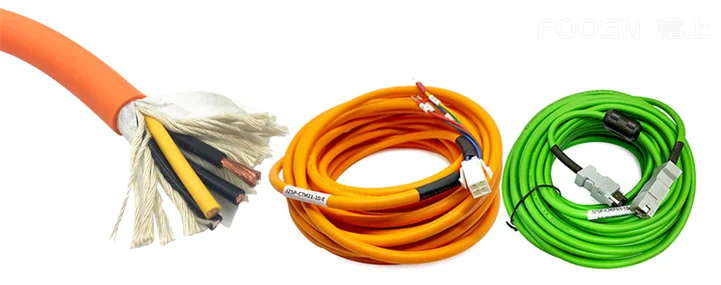

二、基本结构（从内到外）
伺服电缆的结构设计围绕 “抗干扰、高柔性、耐磨损” 展开，核心层次如下：
1. 导体（传输核心）
材质：无氧铜（导电性能优、电阻率低，确保动力 / 信号传输稳定）；
形态：多股细铜丝绞合（股数≥40 股，直径 0.1-0.2mm），外层包覆束丝层，提升柔韧性和抗疲劳性（适应伺服电机频繁启停、轴动场景）；
常见规格：动力线芯（1.0mm²、1.5mm²、2.5mm²），信号线芯（0.14mm²、0.2mm²、0.3mm²）。
2. 绝缘层（隔离防护）
作用：隔离线芯，防止短路，减少信号衰减；
常用材料：
1-PVC（聚氯乙烯）：成本低，适用于常温固定场景（-15℃~80℃）；
2-PE（聚乙烯）：绝缘性能优、柔韧性好，适用于中温场景（-20℃~90℃）；
3-PUR（聚氨酯）：高柔性、耐油、耐磨，适用于拖链、移动场景（-30℃~105℃，伺服电缆首选材质）；
4-TPE（热塑性弹性体）：兼顾柔性与耐候性，适用于户外或低温环境。

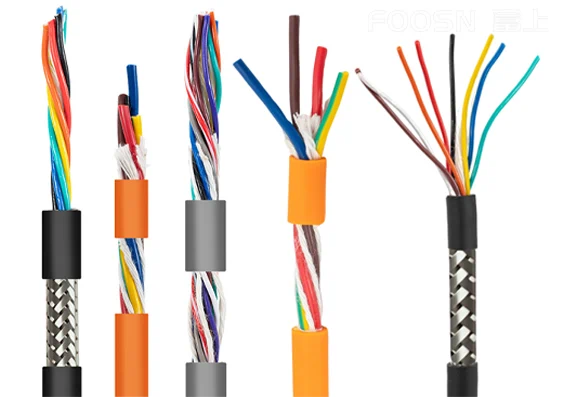

3. 屏蔽层（抗干扰）
作用：抑制电磁干扰（EMI）和射频干扰（RFI），避免编码器高频反馈信号与动力线强电流相互干扰，确保伺服系统定位精度；
常见类型（按抗干扰等级排序）：
1-单层编织屏蔽（铜丝编织，覆盖率≥85%）：适用于普通干扰场景（如机床固定端）；
2-双层屏蔽（铝箔 + 铜丝编织）：抗干扰能力强，适用于高频信号（如绝对值编码器）、多设备密集场景；
3-分屏蔽 + 总屏蔽（动力线芯分屏蔽 + 信号线芯分屏蔽 + 外层总屏蔽）：最高抗干扰等级，适用于复合电缆（动力 + 信号一体）、机器人拖链等强干扰环境。
4. 填充层（结构稳定）
5. 护套层（外层防护）
三、主要分类
1. 按传输功能分类（核心分类）
（1）伺服动力电缆（电源传输）
应用：连接伺服驱动器与伺服电机，传输驱动电源（如 AC 220V/380V、DC 24V）；
结构：3 芯（三相动力）或 3 芯 + 1 芯（三相 + 接地），无信号线芯，屏蔽层可选（近距离固定场景可无屏蔽，远距离 / 强干扰场景需屏蔽）；
关键参数：额定电压（450/750V、600/1000V）、导体截面积（根据电机功率选型：0.75mm²≤1.5kW，1.5mm²≤3kW，2.5mm²≤5kW）；
典型场景：机床主轴伺服电机、输送线伺服电机电源连接。
（2）伺服编码器电缆（信号传输）
应用：连接伺服电机编码器与驱动器，传输位置 / 速度反馈信号（高频数字信号，如 A/B/Z 相脉冲信号）；
结构：4 芯、6 芯、8 芯（常见 4 芯：A、A-、B、B - 差分信号；6 芯增加 Z、Z - 零位信号；8 芯含报警 / 备用信号），必须带屏蔽层（双层屏蔽为主）；
关键参数：额定电压（300/500V）、导体截面积（0.14-0.3mm²）、电容≤100pF/m（减少信号延迟）；
典型场景：高精度定位设备（如 CNC 机床、机器人关节）的编码器信号传输。
（3）伺服复合电缆（动力 + 信号一体）
应用：集成动力线芯与编码器信号线芯，减少布线复杂度，适用于空间紧凑场景；
结构：3 芯动力线（+ 接地芯）+4/6/8 芯信号线，动力线与信号线分别做分屏蔽，外层总屏蔽（避免相互干扰）；
特点：节省安装空间、降低布线成本，柔性好，适用于拖链、移动设备（如协作机器人、龙门架）；
注意事项：需确保分屏蔽效果，避免动力电流干扰编码器信号。
2. 按安装场景分类
（1）固定敷设型伺服电缆
（2）拖链型伺服电缆（高柔性）
特点：耐弯曲、抗疲劳，可承受百万次拖链往复运动（弯曲半径≥5× 电缆外径）；
护套材质：PUR/TPE 为主，导体采用细股绞合 + 束丝结构，屏蔽层采用编织密度≥90% 的铜丝；
典型场景：工业机器人关节、机床拖链、自动化生产线移动机构。
（3）耐高低温 / 恶劣环境型
四、关键性能参数
额定电压：
动力电缆：450/750V（常规伺服系统）、600/1000V（大功率伺服电机）；
编码器电缆：300/500V（信号传输无高压风险，侧重绝缘稳定性）；
适配要求：需与伺服电机连接器（如动力端圆形连接器）、编码器连接器（如 M12 连接器）的额定电压一致。
导体截面积：
动力线芯：根据伺服电机功率选型（参考：1.5kW→1.0mm²，3kW→1.5mm²，5kW→2.5mm²）；
信号线芯：编码器电缆常用 0.14/0.2mm²（细芯减少信号衰减）；
适配要求：线芯截面积需与连接器端子的压接范围匹配（如 M12 连接器端子适配 0.14-0.3mm² 信号线）。
柔性等级：
屏蔽性能：
编织覆盖率：≥85%（普通场景）、≥90%（强干扰场景）；
屏蔽类型：编码器电缆优先选双层屏蔽（铝箔 + 编织），复合电缆需分屏蔽 + 总屏蔽；
适配要求：屏蔽层需与连接器的屏蔽结构（如屏蔽夹、屏蔽壳）可靠连接，确保接地导通（减少干扰）。
工作温度：
耐环境性：

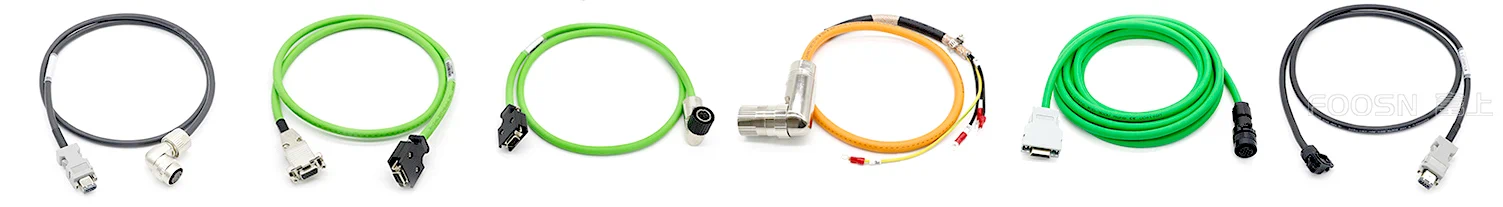

五、与伺服连接器的适配要点
工业伺服电缆需与两类连接器配套使用，适配性直接影响传输稳定性，需重点关注：
1. 伺服动力端连接器
常见类型：圆形连接器（如 M23、M16、7/8"）、矩形工业连接器；
适配要求：
1-电压等级匹配（450/750V→连接器额定电压≥750V）；
2-端子压接范围匹配（如 1.5mm² 线芯→连接器端子适配 1.0-2.5mm²）；
3-防护等级匹配（户外 / 潮湿场景→连接器 IP67+，与电缆护套密封配合）。
2. 编码器连接器
常见类型：M12系列、SCSI 系列（20 芯、26芯，50芯）、IEEE1394-6P、CM10系列（10芯）、插拔接线端子系列；
适配要求：
1-芯数匹配（4 芯编码器→M12 5 芯连接器，预留接地）；
2-屏蔽连接可靠（连接器需带屏蔽壳，与电缆编织屏蔽层紧密接触，实现 360° 接地）；
3-信号频率匹配（高速编码器→连接器接触电阻≤50mΩ，减少信号延迟）。
六、行业标准与典型应用场景
1. 核心行业标准
国际标准：IEC 60227（通用电缆标准）、IEC 60332（阻燃标准）、DIN EN 61000（EMC 抗干扰标准）；
国内标准：GB/T 5023（聚氯乙烯绝缘电缆）、GB/T 12706（交联聚乙烯绝缘电缆）；
伺服专用标准：VDE 0281（拖链电缆标准）、UL 2556（柔性电缆标准）。
2. 典型应用场景
机床设备：CNC 车床、铣床、加工中心的伺服主轴 / 进给轴；
工业机器人：六轴机器人、协作机器人、SCARA 机器人的关节伺服电机；
自动化生产线：输送线、机械臂、定位平台的伺服驱动系统；
特种设备：印刷机、包装机、激光切割机的高精度伺服控制单元。
七、选型要点
明确伺服系统参数：电机功率（选动力线芯截面积）、编码器类型（选信号线芯数）、驱动器电压（选电缆额定电压）；
确认安装环境：是否拖链（选高柔性 PUR 护套）、是否有油污 / 高温（选耐油 / 耐高温材质）、干扰是否严重（选双层 / 分屏蔽）；
匹配连接器规格：提前了解客户使用的伺服连接器类型（如FOOSN-富上连接器 IEEE1394、M23、军规5015），推荐线芯截面积、屏蔽结构适配的电缆；
优先推荐 “电缆 + 连接器” 套装：针对自动化客户，可联动FOOSN-富上伺服连接器产品，提供一体化解决方案（如 “高柔性伺服复合电缆 + M12 编码器连接器 + M23 动力连接器”），提升成交率。
总结：工业伺服电缆的核心竞争力在于 “柔性 + 抗干扰 + 耐环境”，与连接器的适配性是销售沟通的关键切入点。了解客户的伺服系统参数、安装场景和连接器类型，能精准推荐适配产品，同时可结合公司连接器业务，提供一站式传输解决方案，增强客户粘性。
